Módulo Plegable 14 m² con Instalación Eléctrica y Aislación

Módulo Plegable 14 m² con Instalación Eléctrica y Aislación

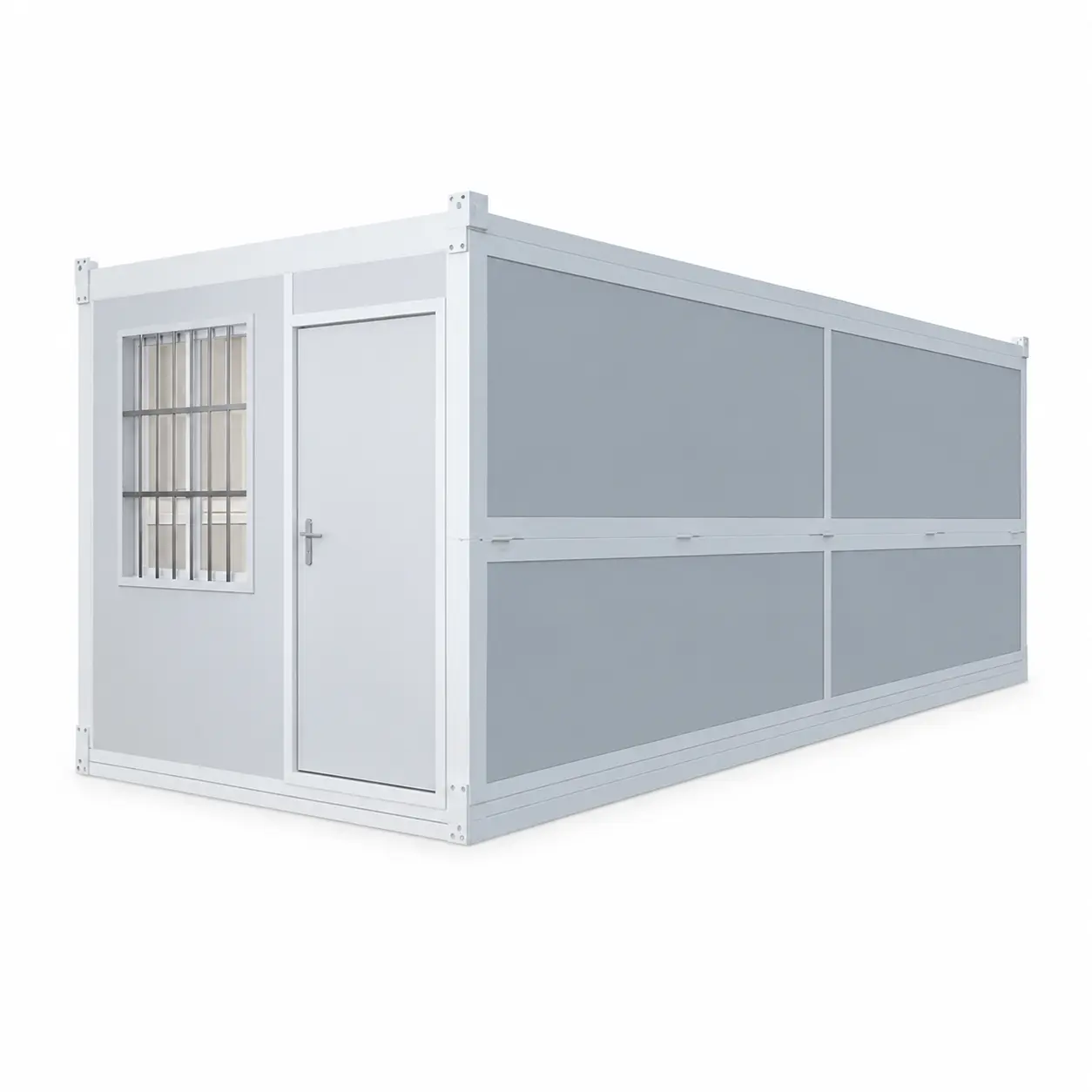

El Módulo Plegable 14 m² con Instalación Eléctrica y Aislación es una construcción modular de acero que se transporta plegada (5.800 x 2.480 x 360 mm) y se despliega en obra hasta 5.800 x 2.480 x 2.500 mm, con 14,38 m² de superficie exterior y 13,23 m² de superficie interior útil (cálculo sobre las medidas declaradas).

La estructura se arma con marco superior e inferior en tubo rectangular de acero Q235B de 37×37 mm y 1,1 mm de espesor, reforzado con perfiles complementarios de 20×40 mm (1,0 mm), 20×20 mm (1,0 mm), 60×78 mm (1,4 mm) y tubo tipo P de 35×78 mm (1,0 mm), más una viga inferior galvanizada de 140x60x6.000 mm (espesor 1,2 mm) y bisagras de 1,7 mm que permiten el plegado. Los muros del lado de 5,8 m usan panel sándwich de 50 mm con chapa de 0,16 mm y núcleo de lana de roca de 50 kg/m³; los muros del lado de 2,48 m usan panel de 65 mm con la misma chapa y núcleo. El cielo interior es chapa de acero color V961 de 0,16 mm, el techo exterior chapa de acero color de 0,36 mm, con lana de vidrio de 50 mm en el marco superior, y el piso es una placa de glass magnesium ignífuga de 15 mm. La terminación es pintura en polvo blanco aplicada por electrostática. El fabricante declara cargas de diseño de 1,0 kN/m² en techo, 4,2 kN/m² en piso, 2,0 kN/m² en pasillo y 0,5 kN/m² de presión de muro.

La viga inferior galvanizada y la terminación en pintura en polvo electrostática sobre el marco de acero retardan la corrosión superficial frente a la humedad ambiental, aunque los cortes o perforaciones que se hagan en obra sobre el tubo estructural quedan sin ese recubrimiento y conviene protegerlos. El sistema de bisagras concentra el esfuerzo de plegado y despliegue, por lo que el módulo debe operarse sobre una base nivelada para evitar que el marco trabaje torsionado. Los paneles con núcleo de lana de roca mantienen su capacidad aislante mientras no se compriman ni se perforen en zonas no reforzadas, y la placa de piso en glass magnesium resiste mejor la humedad de contacto que un tablero derivado de madera.

Ideal Para

• Oficina de obra
• Sala de ventas
• Bodega habilitada
• Punto de atención temporal

Características Técnicas

• Dimensiones exteriores desplegado: 5.800 x 2.480 x 2.500 mm

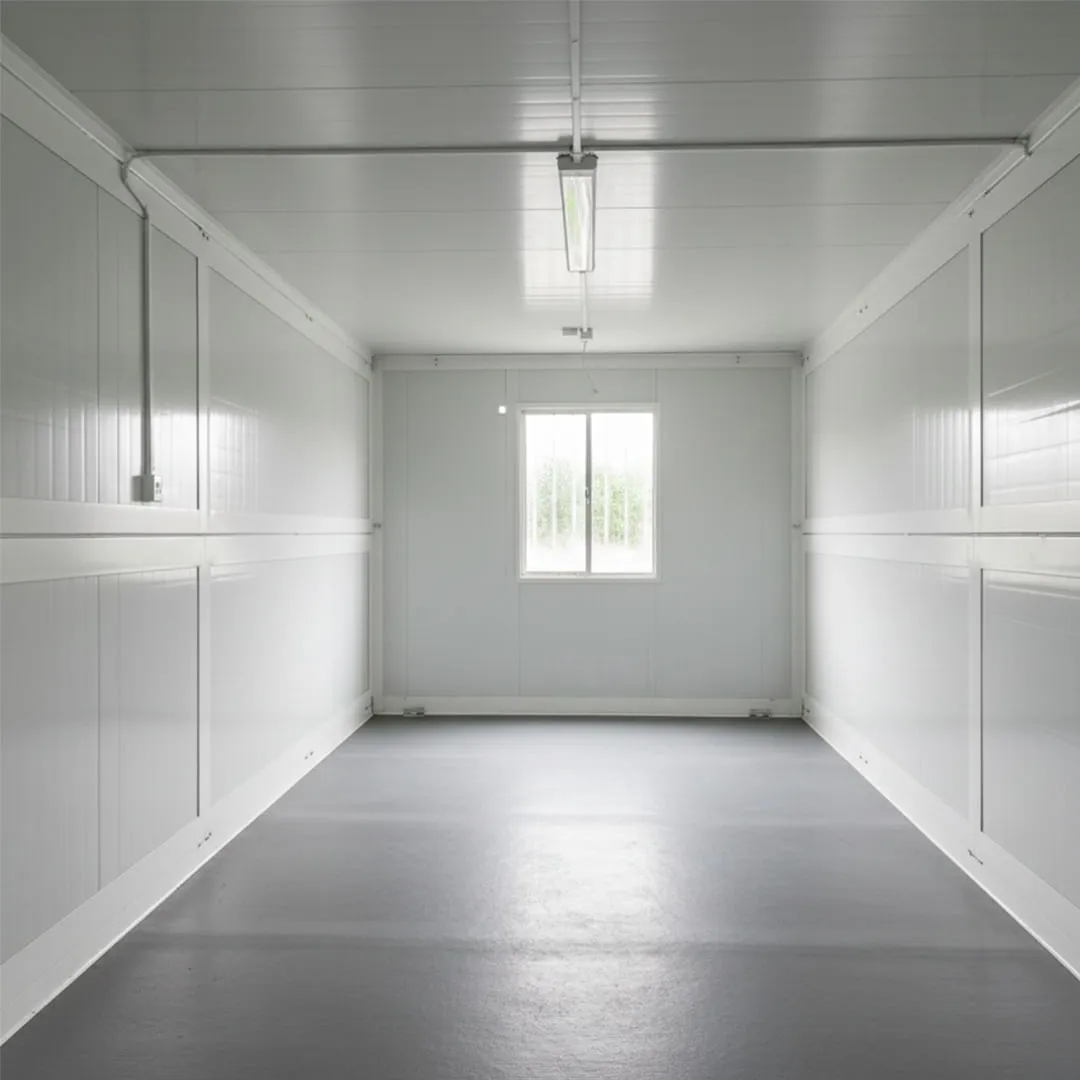

• Dimensiones interiores: 5.630 x 2.350 x 2.360 mm

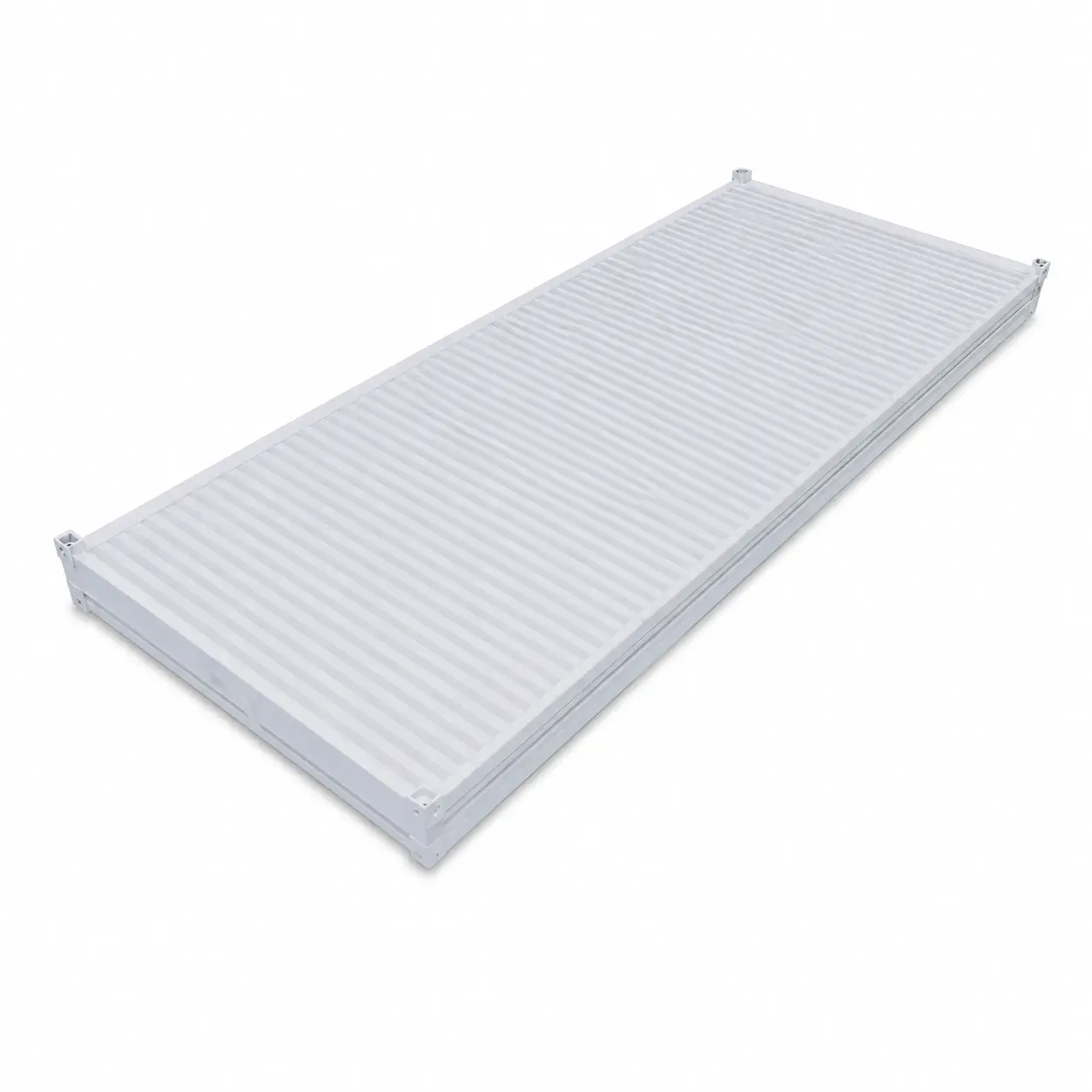

• Dimensiones plegado (transporte): 5.800 x 2.480 x 360 mm
• Masa total: 1.002 kg
• Superficie exterior (cálculo sobre medidas declaradas): 14,38 m²
• Superficie interior útil (cálculo sobre medidas declaradas): 13,23 m²
• Estructura principal: tubo rectangular de acero Q235B 37×37 mm, espesor 1,1 mm
• Perfiles complementarios: 20×40 mm (1,0 mm), 20×20 mm (1,0 mm), 60×78 mm (1,4 mm), tubo tipo P 35×78 mm (1,0 mm)
• Viga inferior: galvanizada 140x60x6.000 mm, espesor 1,2 mm
• Bisagras: espesor 1,7 mm
• Ángulo: galvanizado, espesor 0,65 mm
• Terminación estructura: pintura en polvo blanco, aplicación electrostática
• Paneles muro lado 5,8 m: panel sándwich 50 mm, chapa 0,16 mm, núcleo lana de roca 50 kg/m³
• Paneles muro lado 2,48 m: panel sándwich 65 mm, chapa 0,16 mm, núcleo lana de roca 50 kg/m³
• Cielo interior: chapa de acero color V961, 0,16 mm
• Techo exterior: chapa de acero color, 0,36 mm
• Aislación adicional: lana de vidrio 50 mm en marco superior
• Piso: placa de glass magnesium ignífuga, 15 mm
• Puerta: puerta de seguridad 970 x 1.970 mm, blanco cálido
• Ventana: corredera de PVC 920 x 920 mm, blanco cálido
• Instalación eléctrica: disyuntor de 20 A, alimentación en cable de cobre flexible 4 mm², circuito de enchufes en 2,5 mm², luminaria LED, montaje bajo especificación a prueba de humedad
• Cargas de diseño declaradas por el fabricante: techo 1,0 kN/m² (102 kg/m²), piso 4,2 kN/m² (428 kg/m²), pasillo 2,0 kN/m² (204 kg/m²), presión de muro 0,5 kN/m² (51 kg/m²). Equivalencias en kg/m² calculadas sobre las cargas declaradas
• Clasificaciones del fabricante (escala normativa china GB): resistencia al fuego nivel A, resistencia sísmica nivel 8, resistencia al viento nivel 10

Ventajas del Producto

• Se transporta plegado en 5,18 m³ y se despliega hasta 35,96 m³: cerca de 7 veces menos volumen de traslado que un módulo rígido de las mismas dimensiones desplegadas (cálculo sobre las medidas declaradas)
• Doble espesor de panel según orientación (50 mm y 65 mm), ambos con núcleo de lana de roca de 50 kg/m³ para aislación térmica y acústica
• Instalación eléctrica interior de fábrica, con disyuntor de 20 A y luminaria LED ya montados
• Piso en placa de glass magnesium ignífuga en lugar de un tablero de madera convencional

Aplicaciones y Usos

Por su superficie interior útil de 13,23 m² y su despliegue rápido desde el estado plegado, este módulo se adapta tanto a instalaciones de obra —oficina técnica o sala de reuniones dentro de un proyecto de construcción— como a usos comerciales fuera de obra, por ejemplo una sala de ventas o un punto de atención temporal. La instalación eléctrica interior de fábrica permite habilitarlo como espacio de trabajo sin depender de una conexión provisoria improvisada, y la aislación en lana de roca en ambos pares de muros lo hace viable como oficina de faena habilitada desde el primer día.

Instalación y Montaje

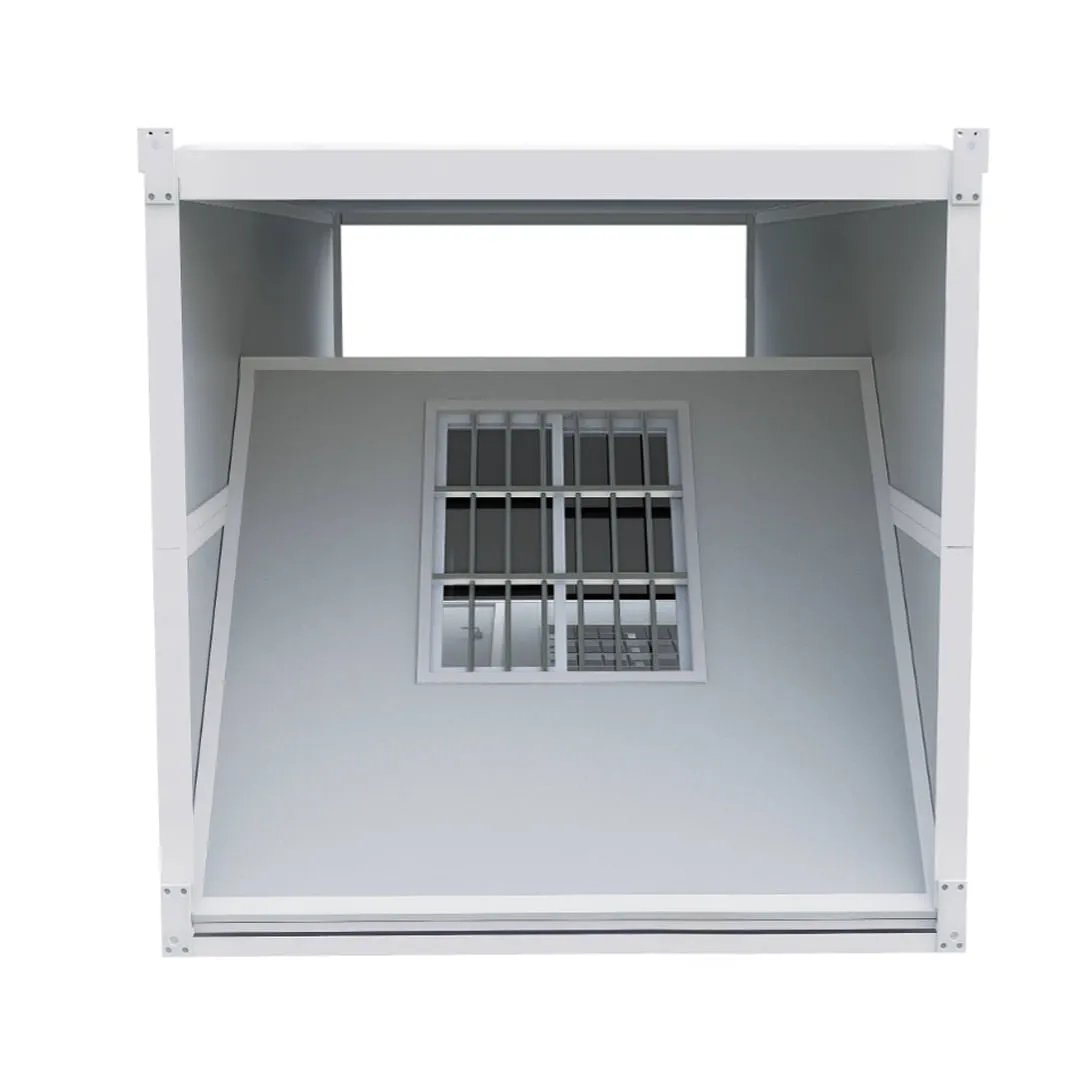

El módulo se transporta en su estado plegado (5.800 x 2.480 x 360 mm) y se despliega en el lugar de instalación mediante el sistema de bisagras del marco, lo que requiere una base nivelada y con capacidad de soporte acorde a la masa total de 1.002 kg y a las cargas de piso declaradas por el fabricante (4,2 kN/m²). Por su tamaño desplegado, el despliegue y la maniobra de traslado dentro del terreno normalmente requieren grúa u otro medio de izaje, según el acceso disponible en obra. La conexión de la instalación eléctrica interior a la red del proyecto debe quedar a cargo de un electricista habilitado, respetando la capacidad del disyuntor de 20 A incorporado.

Errores Frecuentes

• Instalar sobre una base no nivelada: fuerza el marco de acero en el punto de las bisagras y puede dificultar el cierre correcto de la puerta o la ventana.
• Superar la carga declarada de piso o pasillo: almacenar mercadería o mobiliario pesado por sobre 4,2 kN/m² (428 kg/m²) en piso o 2,0 kN/m² (204 kg/m²) en pasillo compromete la placa de piso y la estructura de soporte.
• Comprimir el panel sándwich al fijar elementos sobre el muro: repisas o estanterías sin repartir la carga reducen la capacidad aislante del núcleo de lana de roca en ese punto.
• Conectar cargas eléctricas adicionales sin considerar la capacidad del circuito: superar la capacidad del disyuntor de 20 A incorporado provoca desconexiones o sobrecalentamiento.

¿Cuándo Elegir Este Producto?

Frente a la versión de habilitación sobre contenedor marítimo, este módulo se pliega para el transporte y se despliega en obra mediante su propio sistema de bisagras, sin depender de la geometría fija de un contenedor ISO ni de cortes estructurales para abrir los vanos de puerta y ventana. Frente a una ampliación en obra tradicional de albañilería u obra gruesa, que requiere fundación, fraguado y varias semanas de faena, este módulo llega prearmado con instalación eléctrica interior y solo necesita una base nivelada para desplegarse, lo que lo hace más adecuado cuando el plazo de habilitación es la variable crítica del proyecto —por ejemplo, una oficina de obra que debe estar operativa en días y no en meses. Para un uso permanente de mayor superficie, en cambio, la construcción tradicional sigue siendo la alternativa cuando se necesita ampliar por etapas o combinar con otros recintos ya construidos.

Almacenamiento y Manejo

• Almacenar y trasladar en su estado plegado sobre una superficie nivelada, evitando apoyar el marco sobre un solo punto de las bisagras
• Proteger los paneles sándwich de impactos directos durante la manipulación con grúa o montacargas, especialmente en las esquinas del marco
• Mantener la unidad protegida de humedad directa mientras esté plegada y sin desplegar, para evitar oxidación en los puntos donde el tubo estructural quedó cortado o perforado en fábrica

Contenido del Producto

La unidad de venta corresponde al módulo completo en su estado plegado (5.800 x 2.480 x 360 mm), con estructura de acero, paneles de muro, cielo, techo y piso ya montados, puerta de seguridad, ventana corredera de PVC e instalación eléctrica interior de fábrica, según la especificación técnica declarada por el fabricante.

Garantía, Retiro y Asesoría

• Garantía de fábrica: ante defectos de fabricación, según las condiciones del fabricante.
• Retiro en tienda: Santiago, San Isidro 1742 y Rancagua, San Martín 155, sujeto a stock disponible.
• Asesoría técnica: orientación sobre medidas, cargas y compatibilidad con el proyecto antes de comprar.

Preguntas Frecuentes

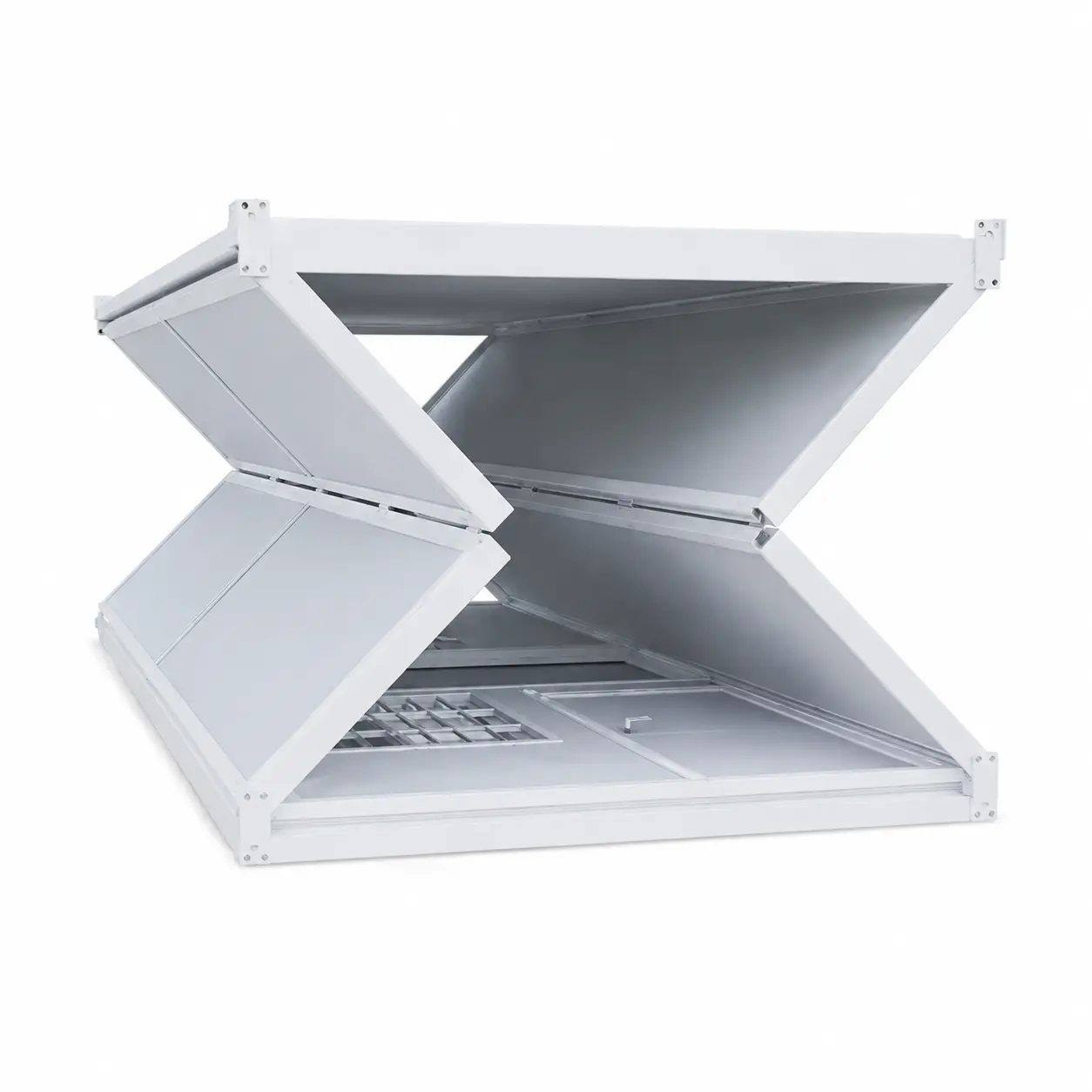

¿Qué significa que el módulo sea plegable?
El módulo se transporta en su estado plegado, con dimensiones de 5.800 x 2.480 x 360 mm y una masa total de 1.002 kg, y se despliega en el lugar de instalación mediante el sistema de bisagras del marco hasta alcanzar 5.800 x 2.480 x 2.500 mm exteriores. Esto reduce el volumen de traslado respecto a un módulo rígido de las mismas dimensiones desplegadas.

¿Cuántos metros cuadrados tiene el módulo plegable?
El módulo tiene 14,38 m² de superficie exterior, que es la cifra que da nombre al producto, y 13,23 m² de superficie interior útil una vez descontado el espesor de los paneles de muro. Ambas cifras son cálculo sobre las medidas exteriores e interiores declaradas por el fabricante (5.800 x 2.480 mm exterior y 5.630 x 2.350 mm interior).

¿Qué aislación térmica tiene el módulo?
Los muros del lado de 5,8 m llevan panel sándwich de 50 mm con núcleo de lana de roca de 50 kg/m³, y los muros del lado de 2,48 m llevan panel de 65 mm con el mismo núcleo. El marco superior suma una capa de lana de vidrio de 50 mm. El fabricante no entregó un valor de conductividad térmica (valor R) para calcularlo.

¿Es lo mismo que un contenedor marítimo habilitado?
No. Este módulo es una construcción de paneles sándwich sobre un marco de acero Q235B que se pliega para el transporte y se despliega en obra mediante bisagras; un contenedor marítimo habilitado parte de la estructura rígida de un contenedor ISO, a la que se le cortan y refuerzan vanos para abrir puertas y ventanas. Ambos son soluciones modulares, pero el sistema constructivo, el proceso de habilitación y las dimensiones de fábrica son distintos.

¿Qué garantía tiene el módulo plegable?
El módulo cuenta con garantía de fábrica ante defectos de fabricación, según las condiciones del fabricante. Puede retirarse en las tiendas Ferrobal de Santiago (San Isidro 1742) y Rancagua (San Martín 155), sujeto a stock disponible, y el equipo técnico de Ferrobal entrega asesoría sobre medidas, cargas y compatibilidad con el proyecto antes de comprar.

Ficha técnica elaborada y revisada por el equipo técnico de Ferrobal.
